Как проверить герметичность сварного фланцевого соединения
Как надежный поставщик сварных фланцев я понимаю исключительную важность обеспечения герметичности сварных фланцевых соединений. Правильно герметизированное фланцевое соединение необходимо для безопасной и эффективной работы различных промышленных систем, включая трубопроводы, сосуды под давлением и оборудование. В этом сообщении блога я поделюсь некоторыми эффективными методами проверки герметичности сварных фланцевых соединений, опираясь на свой опыт работы в отрасли.
1. Визуальный осмотр
Визуальный осмотр – первый и самый основной этап оценки герметичности сварного фланцевого соединения. Это включает в себя тщательный осмотр сварного соединения и поверхностей фланцев на наличие видимых признаков повреждений, таких как трещины, пористость или неполное проваривание. При визуальном осмотре я обычно использую увеличительное стекло или бороскоп, чтобы внимательно осмотреть труднодоступные места.
Сварное соединение должно иметь гладкий и непрерывный валик одинаковой ширины и высоты. Любые неровности сварного шва могут указывать на потенциальные места утечки. Дополнительно я проверяю соосность фланцев, чтобы убедиться, что они правильно состыкованы. Несоосные фланцы могут привести к неравномерному распределению напряжений и поставить под угрозу герметичность соединения.
2. Испытание давлением
Опрессовка — один из наиболее распространенных и надежных методов проверки герметичности сварных фланцевых соединений. Существует два основных типа испытаний под давлением: гидростатические испытания и пневматические испытания.
Гидростатические испытания
Гидростатические испытания включают заполнение системы жидкостью, обычно водой, и повышение давления до определенного уровня. Давление поддерживается в течение определенного периода времени, обычно от 30 минут до нескольких часов, в зависимости от требований применения. Во время проверки я внимательно слежу за манометром на наличие признаков падения давления, которые могли бы указывать на утечку.
Преимущество гидростатических испытаний заключается в том, что они относительно безопасны и позволяют обнаружить даже небольшие утечки. Вода — несжимаемая жидкость, поэтому любая потеря давления, скорее всего, связана с утечкой в системе. Однако гидростатические испытания могут занять много времени и могут потребовать надлежащего дренажа и сушки системы после испытания для предотвращения коррозии.
Пневматические испытания
С другой стороны, при пневматических испытаниях для создания давления в системе используется газ, обычно воздух или азот. Этот метод быстрее, чем гидростатическое испытание, и часто используется, когда система не переносит присутствие воды. Однако пневматические испытания более опасны, чем гидростатические, поскольку газы сжимаемы, и резкий сброс давления может привести к серьезным травмам.
При проведении пневматического испытания я всегда соблюдаю строгие правила техники безопасности. Испытательное давление постепенно увеличивают до заданного уровня и контролируют систему на наличие признаков утечек с помощью мыльного раствора или электронных течеискателей. Если обнаружена утечка, давление немедленно сбрасывается и утечка устраняется перед продолжением испытания.
3. Ультразвуковой контроль
Ультразвуковой контроль — это метод неразрушающего контроля, который можно использовать для обнаружения внутренних дефектов сварного шва и материала фланца. Этот метод использует высокочастотные звуковые волны для проникновения в материал и обнаружения любых неоднородностей, таких как трещины или пустоты.
В контексте проверки герметичности сварных фланцевых соединений ультразвуковой контроль может помочь выявить потенциальные слабые места сварного шва, которые могут привести к утечке. Обученный техник использует ультразвуковой преобразователь для передачи звуковых волн в материал и анализирует отраженные волны, чтобы обнаружить любые отклонения.
Преимущество ультразвукового контроля заключается в том, что он позволяет обнаружить внутренние дефекты, не повреждая компонент. Это делает его ценным инструментом для контроля качества в процессе производства и для периодических проверок существующих фланцевых соединений.
4. Тестирование на проникновение красителя
Капиллярный контроль — это еще один метод неразрушающего контроля, который можно использовать для обнаружения поверхностных дефектов сварного шва и фланца. Этот метод включает в себя нанесение цветного красителя на поверхность детали и его проникновение в любые трещины и поры. Через определенный период излишки красителя удаляются, а дефекты становятся видимыми, наносится проявитель.
Пенетрантный контроль относительно прост и недорог, и с его помощью можно обнаружить очень небольшие дефекты поверхности. Однако он ограничен обнаружением дефектов поверхности и не может обнаружить внутренние дефекты.
5. Магнитопорошковое тестирование.
Магнитопорошковое испытание подходит для ферромагнитных материалов, таких как фланцы из углеродистой стали. Этот метод включает в себя приложение магнитного поля к компоненту, а затем разбрызгивание магнитных частиц на поверхность. При наличии поверхностных или приповерхностных дефектов магнитное поле будет искажаться, и магнитные частицы будут скапливаться в месте дефекта, делая его видимым.
Магнитопорошковый контроль — быстрый и надежный метод обнаружения поверхностных и приповерхностных дефектов в ферромагнитных материалах. Его часто используют в сочетании с другими методами испытаний для обеспечения целостности сварного фланцевого соединения.
Важность испытаний наших сварных фланцев

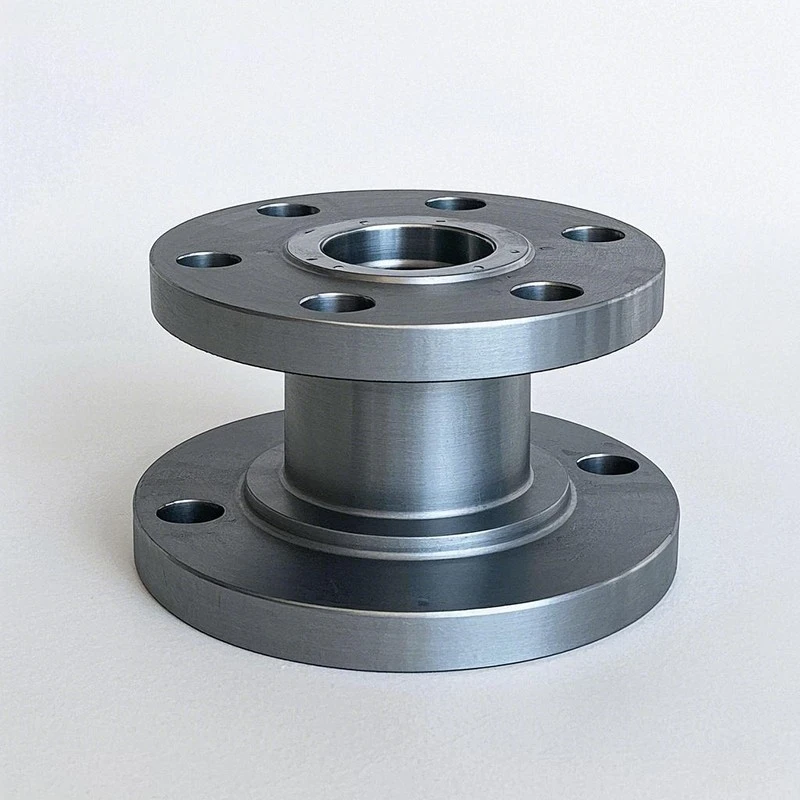

Как поставщик сварных фланцев, мы предлагаем широкий ассортимент продукции, в том числеПриварной фланец из нержавеющей стали,Фланец с приварной шейкой, иДлинный приварной фланец. Каждый из этих продуктов проходит строгие испытания для обеспечения его герметичности и качества.
Проверка герметичности наших сварных фланцев имеет решающее значение для поддержания нашей репутации на рынке. Негерметичное фланцевое соединение может привести к поломке изделия, загрязнению окружающей среды и угрозе безопасности. Предоставляя высококачественные герметичные фланцы, мы помогаем нашим клиентам избежать этих проблем и обеспечить бесперебойную работу их промышленных систем.
Заключение
Проверка герметичности сварного фланцевого соединения — многоэтапный процесс, требующий сочетания различных методов испытаний. Визуальный осмотр, испытание давлением, ультразвуковое испытание, дефектоскопия красителем и магнитопорошковое испытание — все это важные инструменты для обеспечения целостности соединения.
Как поставщик сварных фланцев, мы стремимся предоставлять нашим клиентам высококачественную продукцию, отвечающую самым высоким стандартам безопасности и производительности. Если вы ищете сварные фланцы или вам нужна дополнительная информация о наших процедурах испытаний, пожалуйста, свяжитесь с нами для закупки и дальнейшего обсуждения. Мы с нетерпением ждем возможности обслужить вас и удовлетворить ваши потребности в фланцах.
Ссылки
- Нормы ASME по котлам и сосудам под давлением, раздел VIII, раздел 1
- API 650 — Сварные стальные резервуары для хранения нефти
- ASTM A182/A182M — Стандартные спецификации для фланцев труб из кованых или катаных сплавов и нержавеющей стали, кованых фитингов, а также клапанов и деталей для работы при высоких температурах
